Manifold nasıl sökülür sorusuna cevap vermeden önce bu parçanın aracın neresinde olduğunu ve görevinin ne olduğu hakkında bilgi verelim. Ardından nasıl sorunlar yaşatabileceğini ve sorunları çözmek için ne yapılması gerektiğine birlikte bakalım.

Manifold parçası genel olarak motorun üst kısmında bulunmaktadır. Kavisli bir şekilde bulunan manifoldun temel bir görevi bulunmaktadır. Bu görev aracın içerisine havanın çekilmesidir. Bu anlamda insan vücudunda bulunan akciğerlere benzetmek doğru olacaktır. İçinde bulunan elektronik sistem dışarıda ki havanın durumuna göre motorun ihtiyaç duyduğu havayı içeriye çekecektir. Bildiğiniz gibi araçlar güç üretmek için yakıt ile havanın pistonların içerisinde yanması ile bu enerjiyi açığa çıkarmaktadır.

Bunun için havanın seviyesi ve temiz olması çok önemlidir. Havanın yüksek gelmesi ya da az gelmesi o işlemin sağlıklı bir şekilde oluşmasına neden olacaktır. Tam anlamıyla elektronik bir parça olmadığını da belirtelim. Ancak sanki bir sistem tarafından yönetiliyormuş gibi görevini sağlıklı bir şekilde yerine getirmektedir. Manifold gaz kelebeği ve hava filtresi ile organize bir şekilde çalışmaktadır.

Sürekli hava girmesi tabi belirli aralıklarla temizlik yapılmasına neden olacaktır. EGR Valfi ve gaz kelebeğinde genellikle partiküller nedeniyle tıkanma yaşanabilmektedir. Tavsiye en az 30 bin km’de bir veya iki kez temizliğin yapılması olacaktır. Temizlik yaparken mutlaka motorun soğuk olmasına dikkat edilmelidir.

Şimdi ise manifold sökülmesi hakkında bilgi verelim. Bildiğiniz gibi çok sayıda cıvata bu parçayı motor bloğuna tutturmaktadır. Bunlar gerekli alet edevat ile dikkatli bir şekilde parçaya zarar vermeden sökülmelidir. Tabi bu parçanın çıkması için yeterli değildir. Parçanın motorda farklı noktalara belirli kablolar ile bağlandığını da ekleyelim. Bunlarda yerlerinden sökülmelidir. Bu işlemi yapmak basit gibi dursa da eğer eliniz yatkın değil ve neyin ne olduğu bilmiyorsanız fazla uğraşmazsanız dahi iyi olur. İşlemi yaptırmak için oto sanayiye gidebilir ya da yetkili servisi tercih edebilirsiniz. Parça da gerekli temizliği yaptıktan sonra aynı işlemler geri uygulanarak eski yerine monte edilmelidir. Bunların hepsi dikkatli bir şekilde yapılmalıdır. Aksi halde sorun daha da büyüyebilir.

Manifold Nasıl Sökülür ?



Manifold (emme veya egzoz manifoldu) sökümü, motorun en kritik mekanik işlemlerinden biridir. Yanlış bir işlem saplamaların kopmasına, hava kaçaklarına veya motorun içine yabancı madde kaçmasına neden olabilir.

Hangi manifold türünü sökerseniz sökün (emme veya egzoz), izlemeniz gereken temel adımlar ve kritik kurallar şunlardır:

Söküm Öncesi Hazırlık ve Güvenlik

1. Motorun Tamamen Soğumasını Bekleyin:

   • Özellikle egzoz manifoldu aşırı yüksek sıcaklıklara ulaştığı için sıcakken işlem yapmak ciddi yanıklara neden olur.

   • Aşırı sıcak metaldeki civataları zorlamak vida dişlerinin sıyrılmasına (yalamak olması) veya saplamanın kopmasına yol açar.

2. Akü Bağlantısını Kesin:

   • Motor alanındaki sensörlerin (MAP, MAF, O2/Oksijen sensörü vb.) soketlerini çıkaracağınız için elektrik çarpmalarını veya kısa devreleri önlemek adına akünün negatif (-) kutup başını sökün.

3. Pas Sökücü Sprey (WD-40 vb.) Kullanın:

   • Egzoz manifold saplamaları paslanmaya ve kaynamaya çok meyillidir. Sökme işleminden en az 15-20 dakika önce tüm somun ve civatalara bolca pas sökücü sıkıp bekleyin.

Adım Adım Manifold Söküm Aşamaları

1. Çevre Bağlantılarını Temizleyin

• Emme Manifoldu İçin: Hava filtre kutusunu, hava akış borularını, gaz kelebeğini, bağlı olan vakum hortumlarını ve enjektör kütüğü (fuel rail) üzerindeki kablo soketlerini dikkatlice etiketleyerek çıkarın.

• Egzoz Manifoldu İçin: Manifold ısı kalkanını (sacını), oksijen sensörünü (O2 sensörü) ve alt taraftaki egzoz katalizör/katalitik konvertör bağlantı flanşını sökün.

2. Civata ve Somunların Sökülmesi (Çok Kritik!)

• Manifoldlar, üzerindeki baskının eşit dağılması gereken parçalardır.

• Söküm yaparken civataları dıştan içe doğru (çapraz sırayla) ve kademeli olarak gevşetin. Tek bir civatayı an birden tamamen söküp diğerlerini sıkı bırakmayın; bu durum manifoldun eğrilmesine (çatlamasına) sebep olabilir.

• Zorlanan bir civata/saplama varsa zorlamayın. Biraz daha pas sökücü sıkıp bekleterek veya hafifçe çekiç arkasıyla tık tıklayarak şoklama yapın.

3. Manifoldun Yüzeyden Ayrılması

• Tüm civatalar söküldükten sonra manifold contaya yapışmış olabilir.

• Plastik veya ahşap bir takoz yardımıyla hafifçe vurarak ayırın. Tornavida gibi sert metal aletleri silindir kapağı ile manifold arasına sokup kanırtmayın; silindir kapağı yüzeyini çizerseniz hava veya gaz kaçağına neden olursunuz.

Söküm Sonrası Yapılması Gerekenler

⚠️ En Önemli Kural: Manifoldu çıkardığınız an, silindir kapağındaki açıkta kalan hava/egzoz kanallarının içine temiz bir bez veya kağıt havlu tıkatın. İçeriye düşecek minik bir somun veya pislik, motoru çalıştırdığınızda piston ve supaplara büyük zarar verir.

Takarken Dikkat Edilmesi Gerekenler

• Eski Contayı Asla Tekrar Kullanmayın: Her sökümde mutlaka yeni emme/egzoz manifold contası takılmalıdır.

• Yüzey Temizliği: Motor bloğunda ve manifold yüzeyinde kalan eski conta kalıntılarını yumuşak bir kazıyıcı ve balata spreyi ile tamamen temizleyin.

• Tork Değerleri ve Sıralama: Montaj yaparken civataları bu kez içten dışa doğru (çapraz) sıkın. Mümkünse tork anahtarı kullanarak üreticinin belirttiği tork değerinde (genellikle emme manifoldları için 20-30 Nm, egzoz için 30-50 Nm arası) sıkın. Aşırı sıkmak saplamayı koparır, gevşek bırakmak kaçak yaptırır.

Manifoldu kim tamir eder?

Manifold arızalarında başvurmanız gereken ustalar ve servisler arızanın türüne (emme mi egzoz mu) ve sorunun kaynağına (çatlak, kaçak, kurum veya sensör) göre değişir:

1. Egzoz Manifoldu Arızaları İçin

Egzoz manifoldlarında en sık karşılaşılan sorunlar çatlama, conta yakma/kaçırma ve saplama kopmasıdır.

• Egzozcu (Egzoz Tamircileri):

  • Egzoz manifoldundaki çatlakların tespiti, manifold contasının değişimi ve kaçakların giderilmesi için doğrudan gidilecek ilk yerdir.

  • Eğer egzoz manifoldu pik döküm veya çelikten yapılmışsa ve çatlak tamir edilebilir durumdaysa, egzozcular bunu söküp özel döküm kaynak (TIG/döküm kaynağı) ile tamir edebilirler.

• Tornacı (Rektefiyeci / Torna Atölyeleri):

  • Manifold sökülürken saplama/civata koptuysa veya manifold yüzeyinde eğrilme (yamulma) varsa, parçanın tornacıya götürülmesi gerekir. Tornacı taşlama yaparak yüzeyi düzeltir ve kırık saplamayı çıkarır.

2. Emme Manifoldu Arızaları İçin

Modern araçlarda emme manifoldları çoğunlukla plastikten (kompozit) üretilir. En sık yaşanan sorunlar kurum bağlama, klape/klape motoru (swirl flap) arızası ve plastik gövde çatlamasıdır.

• Oto Motor Mekanik Ustası (Motor Servisi):

  • Emme manifoldunun sökülmesi, ilaçlı/ultrasonik yıkama ile kurum temizliği (dekarbonizasyon) yapılması ve montajı motor ustalarının uzmanlık alanıdır.

• Oto Elektrik / Elektronik Ustası:

  • Eğer sorun emme manifoldunun üzerindeki elektronik klape motorundan, MAP/MAF sensörlerinden veya vakum diyaframından kaynaklanıyorsa oto elektrikçiler veya diyagnoz (arıza tespit) uzmanları ilgilenir.

Özetle Nereye Gitmelisiniz?

• Araçtan çiğ gaz kokusu geliyor, ses “pır pır” diye değişti veya egzoz tarafı üflüyorsa: Doğrudan bir Egzozcuya gidin.

• Araç çekişten düştü, arıza lambası yaktı, alt devirler cansız veya emme tarafı kirlendiyse: Oto Motor / Mekanik Ustasına gidin.

• Genel bir şüpheniz varsa: Önce kendi motor mekanik ustanıza gösterin; o arızayı teşhis edip gerekirse parçayı sökerek egzozcuya veya tornacıya yönlendirecektir.

Manifold ne zaman değiştirilir?

Manifold, triger kayışı veya motor yağı gibi periyodik olarak değişmesi gereken bir sarf malzemesi değildir. Normal şartlarda aracın ömrü boyunca dayanacak şekilde tasarlanırlar.

Ancak zamanla ısı değişimleri, mekanik yıpranma veya kurum birikimi sebebiyle işlevini kaybettiğinde değiştirilmesi gerekir. Değişim kararı emme ve egzoz manifoldlarında farklı belirtilere göre verilir:

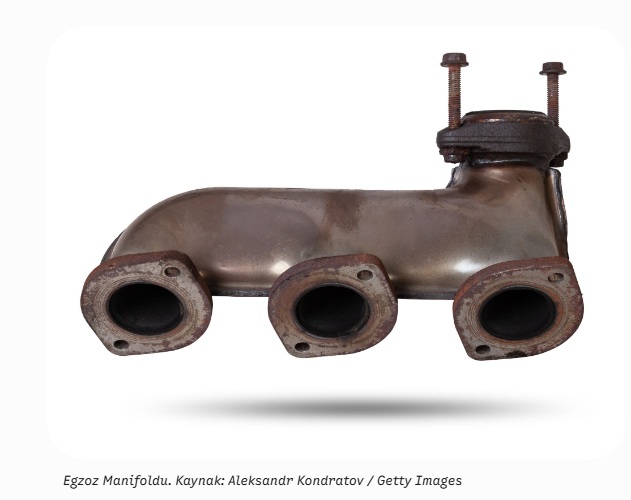

1. Egzoz Manifoldu Ne Zaman Değiştirilir?

Egzoz manifoldu sürekli yüksek ısıya (600°C – 900°C) maruz kaldığı için aşırı genleşip büzülür. Şu durumlarda değişim gerekir:

• • Çatlama veya Kırılma: Yüksek ısı şokları (sıcak manifoldu ansızın soğuk su birikintisine maruz bırakmak gibi) döküm veya çelik yapıda kılcal çatlaklar oluşturur. Çatlak tamir edilemeyecek kadar büyükse veya kaynak tutmayacak noktadaysa değiştirilir.

  • Yüzey Eğrilmesi (Çarpılma): Sürekli ısınma-soğuma sonucu silindir kapağına oturan yüzey düzgünlüğünü kaybeder. Conta değiştirilse bile kaçak yapmaya devam eder.

  • Belirtileri: Motor ilk çalıştığında (soğukken) kaput altından gelen “pır pır / tıslama” sesi, araç içine giren egzoz kokusu ve performans kaybı.

2. Emme Manifoldu Ne Zaman Değiştirilir?

Modern araçlarda emme manifoldları ağırlıklı olarak sert plastikten (kompozit) yapılır ve içinde dahili klapeler (swirl flap) barındırır. Şu durumlarda değiştirilir:

• Klape (Swirl Flap) Mekanizmasının Kırılması: Manifold içindeki klapelerin boşluk yapması, takılı kalması veya kırılması durumunda (özellikle dizel araçlarda) genellikle sadece klape satılmaz; manifoldun komple değişmesi gerekir.

• Gövde Çatlaması veya Hava Kaçağı: Plastik gövdenin ısıdan dolayı zamanla gevreyip çatlaması veya sahte hava (vacuum leak) alması.

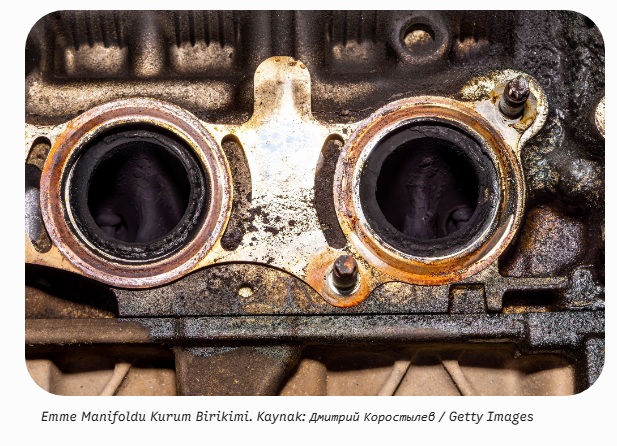

• Aşırı Kurum ve Katran Tıkanıklığı: EGR ve karter havalandırmadan gelen yağ buharı kanalları tamamen tıkadığında genelde ilaçlı temizlik yapılır. Ancak temizlik sırasında klape mekanizmasının bozulduğu anlaşılırsa parça değişime gider.

• Belirtileri: Motor arıza lambası (P2015 vb. klape kodları), rölantide dalgalanma, alt devirlerde cansızlık ve aşırı siyah duman.

Özetle: Manifoldunuzda gözle görülür bir çatlak yoksa, aracınız sahte hava çekmiyorsa veya egzoz kaçağı sesi gelmiyorsa değişim yapmanıza gerek yoktur. Bir arıza şüphesinde ise önce conta kontrol edilmeli, parça sağlamsa sadece conta yenilenmelidir.

Emme ve egzoz manifoldu arızalarında hangi OBD2 arıza kodları (DTC) alınır ve teşhis nasıl yapılır?

Emme ve egzoz manifoldu arızaları, motorun hava-yakıt oranını ve egzoz gazı devirdaim dengesini doğrudan etkilediği için aracın Engine Control Unit (ECU) tarafından hızla tespit edilir.

Aşağıda bu arızalarda en sık karşılaşılan OBD2 hata kodları ve adım adım teşhis yöntemleri yer almaktadır:

1. Sık Karşılaşılan OBD2 Arıza Kodları

Emme Manifoldu İle İlgili Kodlar

Kod	Açıklama	Muhtemel Neden
P2015	Intake Manifold Runner Position Sensor / Switch Range/Performance	Emme manifoldu klape (swirl flap) mekanizmasında takılma, kırılma veya konum sensörü arızası.
P0171	System Too Lean (Bank 1)	Fakir karışım. Manifolddan veya contasından sahte hava (vakum kaçağı) emildiğini gösterir.
P0106 / P0107	MAP Sensor Range/Performance / Low Input	Manifold Mutlak Basınç (MAP) sensörü hatalı okuma yapıyor veya hava kanalları kurumla tıkalı.
P2004 / P2005	Intake Manifold Runner Control Stuck Open	Klapelerin açık konumda sıkışıp kalması.

Egzoz Manifoldu İle İlgili Kodlar

Kod	Açıklama	Muhtemel Neden
P0130 – P0135	O2 Sensor Circuit Malfunction / Heater Performance	Oksijen sensörü hatalı veri okuyor. Egzoz manifold çatlağından giren temiz hava sensörü yanıltır.
P0420	Catalyst System Efficiency Below Threshold	Katalitik konvertör verimsizliği. Manifolddaki gaz kaçağı konvertör öncesi basıncı düşürdüğünden bu kodu tetikleyebilir.
P0401	EGR “A” Flow Insufficient Detected	Egzoz gazı geri devirdaim akışı yetersiz (Manifold kanalları kurumla tıkalı veya EGR contası kaçırıyor).

2. Adım Adım Teşhis Yöntemleri

Emme Manifoldu Teşhisi (Vakum Kaçağı ve Kurum)

1. Duman Testi (Smoke Test) — En Etkili Yöntem:

   • Motor kapalıyken emme sistemine duman cihazı bağlanarak basınçlı özel duman basılır.

   • Manifold gövdesindeki kılcal çatlaklar, aşınmış conta noktaları veya gevşek vakum hortumlarından dumanın çıktığı nokta gözle net olarak görülür.

2. Fren Temizleyici / Balata Spreyi Testi (Pratik Yöntem):

   • Motor rölantide çalışırken emme manifoldunun birleşim yerlerine ve conta hatlarına kısa aralıklarla balata spreyi sıkılır.

   • Eğer bir kaçak varsa, motor sprey yanıcısını içeri çeker ve rölanti devrinde anlık bir yükselme/dalgalanma yaşanır.

3. Canlı Data (Live Data) İncelemesi:

   • OBD2 diyagnoz cihazından STFT (Short Term Fuel Trim) ve LTFT (Long Term Fuel Trim) değerleri okunur. Trim değerleri pozitif yönde yüksekse (örn. +%15 ve üzeri), motor içeriye kontrolsüz hava alıyor demektir.

Egzoz Manifoldu Teşhisi (Çatlak ve Kaçak)

1. Soğuk Başlatma (Cold Start) Dinlemesi:

   • Araç gece boyu yatıp tamamen soğuduktan sonra çalıştırılır. Metal soğukken çatlak açık durumdadır ve “pır pır / tıslama” sesi net duyulur.

   • Motor ısındıkça döküm metal genleşir ve çatlak kapanarak ses azalır veya kesilir.

2. Sabunlu Su / Buji-Egzoz Köpük Testi:

   • Motor soğukken egzoz manifoldunun üzerine sabunlu su / deterjanlı karışım püskürtülür ve motor çalıştırılır.

   • Kaçak olan çatlak veya conta hattından hemen baloncuklar çıkmaya başlar.

3. Isı Kalkanı Sökümü ve Görsel Kontrol:

   • Manifold üzerindeki metal ısı kalkanı (sacı) sökülerek döküm yüzeydeki siyah kurum lekeleri aranır. Kurum lekesi, gazın dışarı kaçtığı noktanın en bariz kanıtıdır.

Özet: Emme manifoldunda sorun varsa araç genelde fakir karışıma geçer ve rölanti dalgalanması yapar. Egzoz manifold arızalarında ise ses, egzoz kokusu ve O2 sensörü sapmaları ön plana çıkar.
