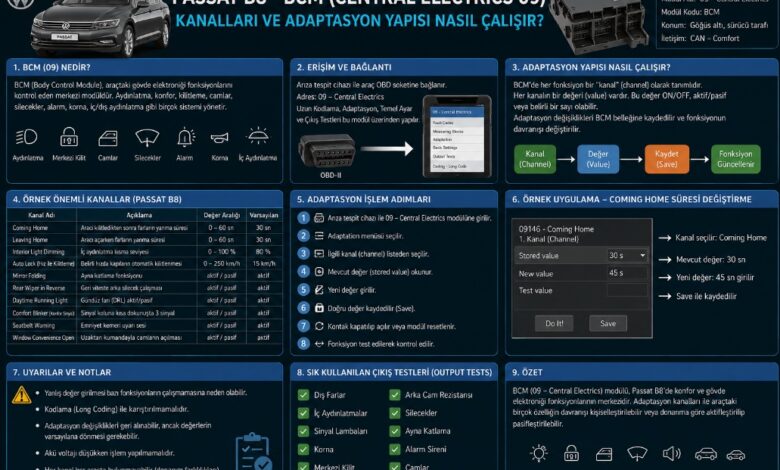

Passat B8 BCM (Central Electrics 09) kanalları ve adaptasyon yapısı nasıl çalışır?

Passat B8 (MQB platformu) araçlarda Central Electrics (09 – BCM / Body Control Module), aracın tüm dış/iç aydınlatma, kilit, silecek, cam kontrolü ve konfor elektroniklerini yöneten ana beyindir.

Eski nesil araçların (örneğin Passat B6/B7) aksine Passat B8’deki BCM, geleneksel role mantığıyla değil, tamamen Leuchte (Aydınlatma Kanalı) yazılım mimarisi ve UDS Adaptasyon Protokolü üzerinden çalışır.

1. BCM 09 Yapısının Temel Çalışma Mantığı

B8 BCM ünitesinde ayarlar iki ana yöntemle değiştirilir:

• Long Coding (Uzun Kodlama): Modülün genel donanım parametrelerini (örneğin “Far sensörü var mı?”, “Yağmur sensörü aktif mi?”) Byte ve Bit seviyesinde tanımlar.

• Adaptation (Adaptasyon Kanalları): Aydınlatma fonksiyonları, süre tanımları ve tepki sinyallerinin yönetildiği binlerce alt kanaldan oluşur. Passat B8’de aydınlatmanın %90’ı adaptasyon kanalları üzerinden kodlanır.

2. MQB “Leuchte” (Aydınlatma) Kanal Mimarısı

Passat B8’de araç üzerindeki her bir fiziki ampul veya LED grubuna özel bir Leuchte Seti atanmıştır. Toplamda 32 farklı Leuchte kanalı seti bulunur (örneğin Leuchte12NL C38 sol ön sis farıdır).

Bir lambanın nasıl davranacağını belirleyen her Leuchte seti 19 farklı alt kanaldan (Adaptation Channel) oluşur:

Leuchte Seti (Örn: Leuchte12NL C38)
├── Lasttyp (Ampul / LED Tipi)
├── Lampendefektbit (Arıza Lambası Uyarısı)
├── Fehlermeldung (Hata Mesajı Türü)
├── Lichtfunktion A (Ana Görev / Komut 1)
├── Lichtfunktion B (Bağlantılı Komut 1)
├── Dimmwert AB (Işık Şiddeti % / Parlaklık)
├── Lichtfunktion C (Ana Görev / Komut 2)
├── Lichtfunktion D (Bağlantılı Komut 2)
├── Dimmwert CD (Işık Şiddeti %)
├── Dimming Direction CD (Parlaklık Yönü: maximize/minimize)
├── Lichtfunktion E (Komut 3)
├── Lichtfunktion F (Komut 3)
├── Dimmwert EF (Işık Şiddeti %)
├── Lichtfunktion G (Komut 4)
├── Lichtfunktion H (Komut 4)
└── Dimmwert GH (Işık Şiddeti %)

Komut ve Mantık (Lichtfunktion) Nasıl İşler?

1. Lichtfunktion A: Lambanın birincil görevidir. Örneğin Standlicht allgemein (Park lambası).

2. Lichtfunktion B: A fonksiyonuna ek olarak çalışacak mantıksal operatördür (AND / OR bağlacı gibi).

3. Dimmwert AB: A ve B tetiklendiğinde lambanın kaç % parlaklıkta yanacağını belirler (Örn: Park için %30).

4. Lichtfunktion C/D: İkinci bir tetikleyici tanımlar. Örneğin Blinken links (Sol Sinyal).

5. Dimmwert CD: C veya D tetiklendiğinde lambanın kaç % parlaklığa çıkacağını belirler (Örn: Sinyal verdiğinde %100).

Aydınlatma Mantığı Örneği (Amerikan Park): Park lambasının Lichtfunktion A komutuna sinyal işlevi, Dimmwert AB değerine ise %30 yazıldığında; lamba ana far açıkken kısık seviyede sürekli yanar, sinyal verildiğinde ise %100 seviyede yanıp söner.

3. Passat B8 BCM Güvenlik Kodu (Security Access)

BCM kanallarında değişiklik yapabilmek ve yazma izni almak için VCDS veya OBDeleven üzerinde öncelikle güvenlik erişim kodunun girilmesi gerekir.

• Passat B8 (09 – Central Electrics) Güvenlik Kodu: 31347

Bu kod girilmeden adaptasyon kanallarında yapılan değişiklikler ECU tarafından reddedilir (Refused by Control Module).

4. BCM Kodlaması Yaparken Nelere Dikkat Edilmeli?

• İlişkili Kanalları Bozmayın: Bir Leuchte kanalındaki Lasttyp (Ampul tipi) yanlış seçilirse araç patlak ampul uyarısı verir veya ilgili LED sürücüsüne yanlış voltaj komutu göndererek LED’i kapatabilir.

• Lichtfunktion Çakışmaları: Aynı kanala çelişkili iki fonksiyon (örneğin hem sürekli DRL hem de zıt senkron sinyal) atandığında sistem güvenlik amacıyla lambayı tamamen devre dışı bırakabilir.

• Yedek Alma: Adaptasyon kanalında bir parametreyi değiştirmeden önce, kanalın mevcut tam adını ve değerini bir kenara not edin.

Passat B8 için OBDeleven mi yoksa VCDS (VAG-COM) mu daha kullanışlı?

Passat B8 ve MQB platformu araçlarda hem OBDeleven hem de VCDS (VAG-COM) oldukça popüler ve güçlü araçlardır. Hangisinin daha kullanışlı olduğu, kullanıcının teknik bilgi seviyesine, kullanım amacına ve bütçesine göre değişiklik gösterir.

Aşağıdaki karşılaştırma tablosu iki cihazın temel farklarını özetlemektedir:

1. OBDeleven’ın Öne Çıkan Yönleri ve Avantajları

• Taşınabilirlik: Yanınızda bilgisayar taşımanıza gerek kalmaz. Torpido gözünde duran küçük bir Bluetooth adaptörü ve cep telefonunuzla her an kodlama yapabilirsiniz.

• Tek Tıkla Kodlama (One-Click Apps): Kodlama, byte veya adaptasyon kanallarıyla uğraşmak istemiyorsanız; hazır uygulamalar sayesinde (örneğin Kadran Selamlama, Amerikan Park) kredi harcayarak tek tuşla özelliği aktif edebilirsiniz.

• SFD Desteği (B8.5 için Kritik): 2020 ve sonrası makyajlı Passat B8.5 modellerinde Volkswagen’in koyduğu SFD güvenlik kilidini OBDeleven resmi anlaşması sayesinde uygulama içinden otomatik olarak açar.

• Türkçe Dil Arayüzü: Mobil uygulaması Türkçe dil desteği sunar, menüler arasında gezinmek oldukça rahattır.

Dezavantajları:

• İnternet bağlantısı zorunludur.

• Manuel kodlama ve adaptasyon yapabilmek için cihazın yanında PRO veya ULTIMATE abonelik satın almanız gerekir.

• Tek tıkla yapılan kodlamalarda kredi tüketilir.

2. VCDS (VAG-COM)’un Öne Çıkan Yönleri ve Avantajları

• Tek Seferlik Maliyet: Orijinal lisanslı veya kaliteli bir HEX-V2 arabirimi aldığınızda abonelik ücreti, kredi veya yıllık yenileme ödemezsiniz.

• Detaylı Teşhis ve Loglama: Turbo basıncı, DPF doluluk oranı, enjektör değerleri ve DSG kavrama toleransları gibi canlı verileri zamana bağlı grafikler (Scope) halinde kaydetmek ve analiz etmek için endüstri standardıdır.

• Çevrimdışı (Offline) Çalışma: İnternet bağlantısına ihtiyaç duymaz, dağ başında veya garajda bilgisayarınızı bağlayıp doğrudan çalışabilirsiniz.

• Gelişmiş Manuel Denetim: Hangi kanalın ne zaman değiştiğini, Byte/Bit seviyesinde tam kontrolü ve yedekleme (Auto-Scan) arşivlemesini son derece şeffaf yapar.

Dezavantajları:

• Windows işletim sistemli bir dizüstü bilgisayar gerektirir.

• Arayüzü 2000’li yıllardan kalma klasik bir yazılımdır; acemi kullanıcılar için hata yapma riski daha yüksektir.

• Klon/taklit ucuz kablolar yeni nesil UDS protokollerinde BCM modülüne zarar verebilir.

Hangisini Tercih Etmelisiniz?

• OBDeleven Seçin: Amacınız karmaşık kodlama kodlarıyla uğraşmadan, telefon üzerinden pratik bir şekilde gizli özellikleri açmak, arıza kodlarını okuyup silmekse ve aracınız 2020 sonrası (B8.5) ise en pratik tercihtir.

• VCDS (VAG-COM) Seçin: Kendi arabanızın yanı sıra arkadaşlarınıza/çevrenize detaylı teşhis koymak, yıllık abonelik veya kredi ücreti ödemek istememek, DSG ve motor parametrelerini detaylı loglamak istiyorsanız VCDS daha kararlı ve profesyonel bir yatırımdır.
