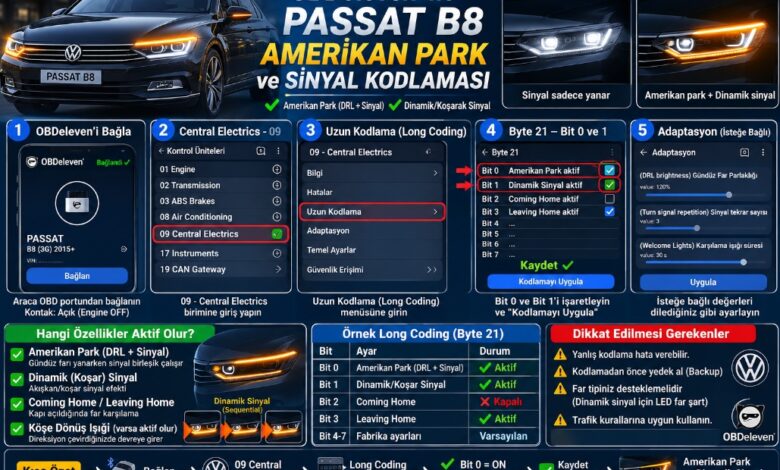

OBDeleven ile Passat B8 Amerikan Park ve sinyal kodlaması nasıl yapılır?

Passat B8 araçlarda Amerikan Park (ön sinyallerin kısık seviyede sürekli yanması) işlemi 09 – Central Electrics (Merkezi Konfor Elektroniği) ünitesi altındaki Leuchte (Aydınlatma) adaptasyon kanalları üzerinden yapılır.

Bu işlem OBDeleven üzerinde manuel olarak yapıldığında ücretsizdir (kredi harcamaz), ancak PRO/ULTIMATE üyelik gerektirir.

TÜVTÜRK Uyarısı: Amerikan Park uygulaması TÜVTÜRK fenni muayenesinde Ağır Kusur sayılır. Muayeneye girmeden önce aynı adımlarla kapatmanız gerekir.

Güvenlik Erişimi (Security Access)

İşleme başlamadan önce BCM modülünün yazma kilidini açmanız gerekir:

1. Kontağı açın, OBDeleven ile araca bağlanın.

2. 09 – Central Electrics ünitesine girin.

3. Security Access butonuna tıklayın ve güvenlik kodunu girin: 31347

Adım Adım Amerikan Park Kodlaması

Sol ön sinyal (Leuchte0 BLK VL B36) ve Sağ ön sinyal (Leuchte1BLK VR HG11) kanalları ayrı ayrı kodlanır.

Kodlama Mantığı ve İnce Ayarlar

• Sinyal Verince Parlama: Yukarıdaki kodlamada parklar açıkken sinyaller %30 seviyesinde sabit yanar. Sinyal verdiğiniz an Leuchte mimarisinin öncelik mantığı gereği sinyal verilen taraf %100 parlaklığa çıkarak flaş yapar, sinyal kapanınca tekrar %30’a düşer.

• Gündüz Farı (DRL) ile Yanması İstenirse: Eğer Amerikan Parkların sadece far/park açıkken değil, gündüz farları (DRL) yanarken de aktif olmasını istiyorsanız Lichtfunktion C değerini Tagfahrlicht (Gündüz farı) olarak seçebilirsiniz.

Passat B8 Amerikan Park sinyal verince zıt senkronize (çapraz) sönmeli kodlama nasıl yapılır?

Passat B8 araçlarda Amerikan Park aktifken sinyal verildiğinde, ilgili tarafın turuncu ışığının sönüp tekrar yanması (faz zıtlığı / faz karşıtı fazlama / zıt senkronize) işlemi Leuchte mimarisine ek bir mantıksal komut ve Dimming Direction (Parlaklık Yönü) parametresi ekleyerek yapılır.

Bu kodlama sayesinde sinyal verdiğinizde Amerikan Park ışığı sabit %30’da kalmak yerine, sinyal flaş yaptıkça tam zıttı ritimde tamamen sönüp (%0) tekrar %30’a gelir.

Güvenlik Erişimi (Security Access)

1. Kontağı açın ve OBDeleven ile araca bağlanın.

2. 09 – Central Electrics ünitesine girin.

3. Security Access butonuna tıklayıp güvenlik kodunu girin: 31347

Adım Adım Zıt Senkronize (Faz Zıtlığı) Kodlaması

Standart Amerikan Park kodlamanızın (Lichtfunktion C = Parklicht beidseitig, Dimmwert CD = 30) üzerine aşağıdaki ek komutları tanımlamanız gerekir:

1. Sol Ön Sinyal (Leuchte0 BLK VL B36)

2. Sağ Ön Sinyal (Leuchte1BLK VR HG11)

Sistemin Çalışma Mantığı

• Düz Sürüş (Sinyalsiz): Lichtfunktion C devreye girer ve lambalar %30 parlaklıkta sabit Amerikan Park olarak yanar.

• Sinyal Verildiğinde: Sinyal kolu çekildiğinde Blinken dunkelphase komutu tetiklenir. Dimming Direction = minimize komutu sayesinde sinyal sinyal flaşörünün sönük kaldığı salisede ışık %0’a düşer (söner), sinyal yandığında %100’e çıkar. Bu da gözle net bir zıt senkronize (çakarlı/ritmik) efekt oluşturur.

Önemli Not: Muayene öncesinde Lichtfunktion C ve D değerlerini tekrar not active, Dimmwert CD değerini 0 yaparak fabrika ayarlarına döndürmeyi unutmayın.
